1.產品概述
● 集成的無線控制器功能：
? 每臺交換機最高40G的無線容量（48端口型號）
? 在每個交換實體（交換機或堆疊）上最多支持50個接入點和1000個無線客戶端，
● 24和48個10/100/1000數據以及支持高能效以太網（EEE）端口的PoE +型號
● 具有EEE的24和48個100 Mbps以及1，2.5，5和10 Gbps（千兆位）Cisco UPOE和PoE +型號[1]
● 五個固定上行鏈路型號，具有四個千兆以太網，兩個萬兆以太網，四個萬兆以太網，八個萬兆以太網或兩個40千兆位以太網四路小型可插拔Plus（QSFP +）端口
● 用于企業，零售和分支機構環境中淺層機柜的24端口和48端口10/100/1000 PoE +型號，噪聲更低，深度減少11.62英寸
● 可選的Cisco StackWise-160技術，可提供160 Gbps堆棧吞吐量的可擴展性和靈活性
● 雙冗余模塊化電源和三個冗余模塊化風扇[2]
● 支持3650 mini SKU上的外部電源系統RPS 2300以實現電源冗余
● 1個機架單位（RU）外形尺寸的所有端口上的IEEE 802.3at（PoE +），功率為30W
● 1U機架單元（RU），每端口60W功率的思科UPOE
● IEEE 802.3bz（2.5GBASE-T和5GBASE-T）現有5e類和6類超過1 Gbps
● 內置IEEE 802.1ba音頻視頻橋接（AVB），提供更好的視音頻體驗，包括改進的時間同步和服務質量（QoS）
● 軟件支持IPv4和IPv6路由，組播路由，模塊化QoS，靈活NetFlow（FNF）版本9和增強的安全功能
● 一個通用的Cisco IOS ?跨所有許可證級別的軟件圖像，提供軟件功能一個簡單的升級路徑
● 增強有限終身保修（E-LLW），下一工作日（NBD）提前更換硬件和90天訪問思科技術支持中心（TAC）支持
2.產品型號和配置
所有Cisco Catalyst 3650系列交換機都有固定的內置上行鏈路端口，并配有一個電源。表1至5提供了更多細節.

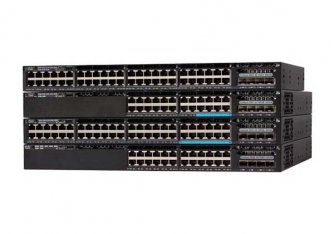

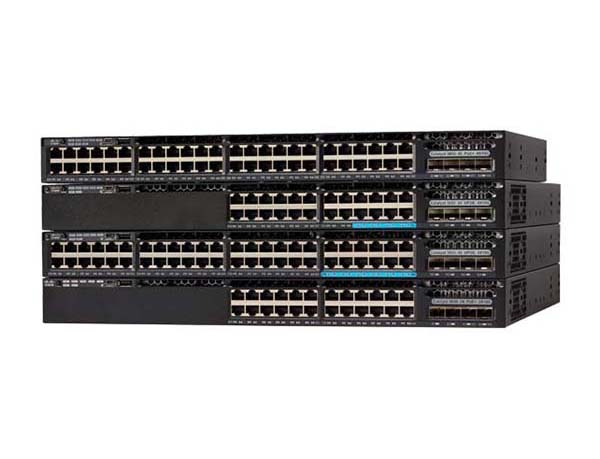

圖1. Cisco Catalyst 3650系列交換機
表1顯示了Cisco Catalyst 3650系列配置。
| 楷模 | 固定上行鏈路 | 總共10/100/1000以太網端口 | 默認交流電源 | 可用的PoE電源 |
| WS-C3650-24TS | 采用小型可插拔（SFP）技術的4 x千兆以太網 | 24 | 250 WAC | - |
| WS-C3650-48TS | 48 |
| WS-C3650-24PS | 24個PoE + | 640 WAC | 390瓦 |
| WS-C3650-48PS | 48 PoE + |
| WS-C3650-48FS | 48 PoE + | 1025 WAC | 775瓦 |
| WS-C3650-24TD | 帶有SFP +的2個10千兆位以太網和帶有SFP的2個1千兆位以太網 | 24 | 250 WAC |
|
| WS-C3650-48TD | 48 |
|
|
| WS-C3650-24PD | 24個PoE + | 640 WAC | 390瓦 |
| WS-C3650-24PDM | 24個PoE + | 固定640 WAC | 390瓦 |
| WS-C3650-48PD | 48 PoE + | 640 WAC | 390瓦 |
| WS-C3650-48FD | 48 PoE + | 1025 WAC | 775瓦 |
| WS-C3650-8X24PD |
| 24個PoE +（帶有8個100-Mbps和 | 715 WAC | 435瓦 |
| 1個，2.5,5和10-Gbps端口） |
| WS-C3650-12X48FD |
| 48個PoE +（帶有12個100-Mbps和 | 1100 WAC | 660瓦 |
| 1個，2.5,5和10-Gbps端口） |
| WS-C3650-48TQ | 帶有SFP +的4 x 10千兆以太網或帶SFP的4 x千兆以太網 | 48 | 250 WAC |
|
| WS-C3650-48PQ | 48 PoE + | 640 WAC | 390瓦 |
| WS-C3650-48FQ | 48 PoE + | 1025 WAC | 775瓦 |
| WS-C3650-48FQM | 48 PoE + | 固定975 WAC | 775瓦 |
| WS-C3650-8X24UQ | 24個UPOE（帶有8個100-Mbps和1個，2.5,5和10-Gbps端口） | 1100 WAC | 820瓦 |
| WS-C3650-12X48UQ | 48個UPOE（帶有12個100-Mbps和1個，2.5,5和10-Gbps端口） | 1100 WAC | 660瓦 |
| WS-C3650-12X48UR | 帶有SFP +的8 x 10千兆以太網或帶SFP的8 x千兆以太網 | 48個UPOE（帶有12個100-Mbps和1個，2.5,5和10-Gbps端口） | 1100 WAC | 660瓦 |
| WS-C3650-12X48UZ | 帶有QSFP +的2 x 40千兆以太網 | 48個UPOE（帶有12個100-Mbps和1個，2.5,5和10-Gbps端口） | 1100 WAC | 660瓦 |
固定上行鏈路
所有Cisco Catalyst 3650系列交換機都有固定的內置上行鏈路端口。在購買交換機時，用戶可以從五種類型的上行鏈路端口中進行選擇：
● 四個具有小型可插拔（SFP）
● 兩個帶有SFP +的萬兆以太網和兩個帶有SFP的萬兆以太網或帶有SFP的四個千兆以太網
● 四個帶有SFP +的萬兆以太網或四個帶SFP的千兆以太網
● 8個帶SFP +的萬兆以太網或帶有SFP的8個千兆以太網
● 兩個帶有QSFP +的40千兆位以太網
SFP +接口支持10千兆以太網和千兆以太網端口。有關基本交換機型號和相應的上行鏈路端口的說明，請參閱表1。有關各種上行鏈路端口接口選項的說明，請參閱表2
表2. 1和10千兆位固定上行鏈路配置
| 接口選項 |
| 固定的上行鏈路端口 | 萬兆以太網SFP +端口 | 千兆以太網SFP端口 |
| 4個千兆以太網固定上行鏈路端口 | 0 | 4 |
4個千兆以太網或2個10和2個千兆 以太網固定上行鏈路端口 | 2 | 0 |
| 0 | 4 |
| 2 | 2 |
4個千兆以太網和4個萬兆以太 網固定上行鏈路端口 | 4 | 0 |
| 0 | 4 |
| 2 | 2 |
| 3 | 1 |
| 1 | 3 |
8個千兆以太網或8個萬兆以 太網固定上行鏈路端口 | 8 | 0 |
| 0 | 8 |
萬兆以太網和其余1千兆位以太網 上行鏈路端口的任意組合 |
雙冗余模塊化電源和外部RPS2300
Cisco Catalyst 3650系列交換機支持雙冗余電源（請參見圖2）。交換機默認配有一個電源，第二個電源可以在訂購交換機時購買，或者在以后購買。如果只安裝一個電源，則應始終安裝在電源托架1中。交換機還配有三個現場可更換的風扇。
圖2. 冗余電源
表3顯示了這些交換機中可用的不同電源以及可用的PoE電源。
表3. 開關型號和相應的默認電源
| 楷模 | 默認電源 | 可用的PoE電源 | 支持二次電源 |
| 24端口數據交換 | PWR-C2-250WAC | - | 是 |
| 48端口數據交換機 | 是 |
| 24端口PoE交換機 | PWR-C2-640WAC | 390瓦 | 是 |
| 48端口PoE交換機 | 是 |
| 48端口全PoE交換機 | PWR-C2-1025WAC | 775瓦 | 是 |
| 24端口小型PoE交換機 | 固定640 WAC | 390W | 不，但支持RPS 2300 |
| 48口迷你PoE交換機 | 固定975 WAC | 775W | 不，但支持RPS 2300 |
| 24端口多吉比特PoE交換機 | PWR-C1-715WAC | 435瓦 | 是 |
| 24端口多千兆位UPOE交換機 | PWR-C1-1100WAC | 820瓦 | 是 |
| 48端口多吉比特全PoE交換機 |
|
|
| 48端口多千兆位UPOE交換機 | 660瓦 | 是 |
多千兆交換機支持與非多千兆交換機不同的一組電源。此外，千兆交換機不支持PWR-C1-350WAC 。除了表3中列出的電源之外，訂購時還提供了一個640W的直流電源，或者在所有非多吉比特交換機型號上作為備用。直流電源還提供了PoE功能以實現最大的靈活性（請參閱表4了解使用直流電源的可用PoE預算）。客戶可以在兩個可用的電源插槽中混用和匹配AC和DC電源。任何這些電源都可以安裝在任何一個交換機上。
表4. 使用直流電源的可用PoE
| 模型 | 數量 直流電源 | 總可用PoE預算 |
| 24端口或48端口PoE交換機（非多吉比特） | 1 | 390瓦 |
| 24端口PoE交換機（多吉比特） | 1 | 160瓦 |
| 48端口PoE交換機（多吉比特） | 1 | 0 W |
| 2 | 440瓦 |
以太網供電（PoE +）
Cisco Catalyst 3650系列交換機支持PoE（IEEE 802.3af）和PoE +（IEEE 802.3at標準），每個端口可提供高達30 W的電力。PoE不需要為每個支持PoE的設備提供墻上電源，并且消除了IP電話和WLAN部署所需的額外電纜和電路的成本。3650系列可為包含思科IP電話，Cisco Aironet無線部署提供更低的TCO ? 無線局域網（WLAN）接入點或者任何符合IEEE 802.3at標準的終端設備。表5顯示了不同PoE需求所需的電源組合。
表5. 完全PoE和PoE +的最低電源要求
| 24端口PoE交換機 | 48端口PoE交換機 |
| 所有端口的PoE（每端口15.4 W） | 一個PWR-C2-640 WAC | 一個PWR-C2-1025WAC或兩個PWR-C2-640 WAC |
| 所有端口上的PoE +（每端口30 W） | 一個PWR-C2-1025WAC或兩個PWR-C2-640 WAC | 兩個PWR-C2-1025 WAC |
思科通用以太網供電（思科UPOE）
思科UPOE是一項突破性技術，提供以下服務和優勢：
● 每端口60W，支持多種終端設備，如三星VDI客戶端，交換樓層的BT IP塔樓系統，零售和酒店環境中的Cisco Catalyst緊湊型交換機，個人思科網真? 系統以及物理訪問控制設備
● 高可用性的電源和保證不間斷的服務，對關鍵
應用的要求（e911）
● 通過將備用電源整合
到布線室，以較低的成本提供網絡彈性，從而降低運營成本
● 通過省去每個端點的電源插座，更快地部署新的校園接入網絡基礎設施
思科UPOE功能僅在選定的千兆位型號上可用。
表6顯示了Cisco UPOE的電源要求。
表6. 思科UPOE的電源要求
| 24端口多千兆思科UPOE交換機 | 48端口多千兆思科UPOE交換機 |
| 思科UPOE（每個端口60瓦），全部（24端口交換機）或最大 29個端口（48端口交換機） | 一個1100W和一個715W電源或兩個1100W電源 | 兩個1100W的電源 |
思科Catalyst多千兆位技術
思科多千兆以太網是新型Cisco Catalyst以太網接入交換機的獨特創新。隨著802.11ac和新型無線應用的巨大增長，無線設備正在推動對更多網絡帶寬的需求。這就需要在所有布線基礎設施上支持速度高于1 Gbps的技術。思科多千兆位技術允許您通過傳統的5e類（5e類）或更高的布線實現從1 Gbps到10 Gbps的帶寬速度。另外，部分思科Catalyst交換機上的多千兆位端口支持思科UPOE，這對于下一代工作區和物聯網（IoT）生態系統來說越來越重要。
思科多千兆位技術為各種速度，電纜類型和PoE電源提供了顯著的優勢。好處可以分為三個不同的方面：
● 多種速度： Cisco Catalyst多千兆位技術支持交換機端口上多種速度的自動協商。在Cat 5e電纜上支持的速度為100 Mbps，1 Gbps，2.5 Gbps和5 Gbps，在Cat 6a電纜上高達10 Gbps
● 電纜類型： 該技術支持多種電纜類型，包括Cat 5e，Cat 6和Cat 6a或更高
● PoE供電： 支持所有支持的速度和電纜類型，支持PoE，PoE +和Cisco UPOE
Cisco Catalyst 3650微型交換機
Cisco Catalyst 3650系列為現有的3650系列交換機增加了新的迷你交換機。與現有的3650交換機相比，這些交換機的深度和深度都小于12英寸，因此非常適合部署在配電柜，機架或交換機深度受到關注的用戶空間中。您可以避免更換機柜或以一定角度安裝交換機，從而減少網絡的停機時間。與現有的3650交換機一樣，這些交換機可以實現統一的有線無線策略實施，應用可視性，靈活性，應用優化以及卓越的彈性。它們采用24端口和48端口10M / 100M / 1000M交換機SKU（WS-C3650-24PDM和WS-C3650-48FQM），除了具有固定風扇，固定電源用品，并支持外部RPS2300冗余。這些PoE交換機同時支持PoE（IEEE 802.3af）和PoE +（IEEE 802.3at標準），可為12端口提供高達30W的功率，在24端口模式下總功率為390W，24端口功率高達30W 48端口型號總共775W。24端口交換機具有2個千兆以太網SFP和2個千兆以太網SFP +上行鏈路; 48端口交換機具有4個千兆以太網SFP +上行鏈路，以支持任何高帶寬應用。這些交換機支持堆疊，并且可以使用相同的Cisco StackWise-160技術相互堆疊或者使用現有的3650交換機。3650 mini和3650使用相同的軟件，因此可以使用與現有3650交換機相同的策略，配置等進行部署和管理。3650 mini的一些用例如下：這些PoE交換機同時支持PoE（IEEE 802.3af）和PoE +（IEEE 802.3at標準），可為12端口提供高達30W的功率，在24端口模式下總功率為390W，24端口功率高達30W 48端口型號總共775W。24端口交換機具有2個千兆以太網SFP和2個千兆以太網SFP +上行鏈路; 48端口交換機具有4個千兆以太網SFP +上行鏈路，以支持任何高帶寬應用。這些交換機支持堆疊，并且可以使用相同的Cisco StackWise-160技術相互堆疊或者使用現有的3650交換機。3650 mini和3650使用相同的軟件，因此可以使用與現有3650交換機相同的策略，配置等進行部署和管理。3650 mini的一些用例如下：這些PoE交換機同時支持PoE（IEEE 802.3af）和PoE +（IEEE 802.3at標準），可為12端口提供高達30W的功率，在24端口模式下總功率為390W，24端口功率高達30W 48端口型號總共775W。24端口交換機具有2個千兆以太網SFP和2個千兆以太網SFP +上行鏈路; 48端口交換機具有4個千兆以太網SFP +上行鏈路，以支持任何高帶寬應用。這些交換機支持堆疊，并且可以使用相同的Cisco StackWise-160技術相互堆疊或者使用現有的3650交換機。3650 mini和3650使用相同的軟件，因此可以使用與現有3650交換機相同的策略，配置等進行部署和管理。3650 mini的一些用例如下：3at標準），為24端口模塊提供高達30W功率的12個端口，總功率為390W，24端口功率高達30W，48端口模塊總計為775W。24端口交換機具有2個千兆以太網SFP和2個千兆以太網SFP +上行鏈路; 48端口交換機具有4個千兆以太網SFP +上行鏈路，以支持任何高帶寬應用。這些交換機支持堆疊，并且可以使用相同的Cisco StackWise-160技術相互堆疊或者使用現有的3650交換機。3650 mini和3650使用相同的軟件，因此可以使用與現有3650交換機相同的策略，配置等進行部署和管理。3650 mini的一些用例如下：3at標準），為24端口模塊提供高達30W功率的12個端口，總功率為390W，24端口功率高達30W，48端口模塊總計為775W。24端口交換機具有2個千兆以太網SFP和2個千兆以太網SFP +上行鏈路; 48端口交換機具有4個千兆以太網SFP +上行鏈路，以支持任何高帶寬應用。這些交換機支持堆疊，并且可以使用相同的Cisco StackWise-160技術相互堆疊或者使用現有的3650交換機。3650 mini和3650使用相同的軟件，因此可以使用與現有3650交換機相同的策略，配置等進行部署和管理。3650 mini的一些用例如下：提供12個端口的30W功率，24端口的總功率為390W，24端口的功率高達30W，48端口的總功率為775W。24端口交換機具有2個千兆以太網SFP和2個千兆以太網SFP +上行鏈路; 48端口交換機具有4個千兆以太網SFP +上行鏈路，以支持任何高帶寬應用。這些交換機支持堆疊，并且可以使用相同的Cisco StackWise-160技術相互堆疊或者使用現有的3650交換機。3650 mini和3650使用相同的軟件，因此可以使用與現有3650交換機相同的策略，配置等進行部署和管理。3650 mini的一些用例如下：提供12個端口的30W功率，24端口的總功率為390W，24端口的功率高達30W，48端口的總功率為775W。24端口交換機具有2個千兆以太網SFP和2個千兆以太網SFP +上行鏈路; 48端口交換機具有4個千兆以太網SFP +上行鏈路，以支持任何高帶寬應用。這些交換機支持堆疊，并且可以使用相同的Cisco StackWise-160技術相互堆疊或者使用現有的3650交換機。3650 mini和3650使用相同的軟件，因此可以使用與現有3650交換機相同的策略，配置等進行部署和管理。3650 mini的一些用例如下：48端口交換機具有4個千兆以太網SFP +上行鏈路，以支持任何高帶寬應用。這些交換機支持堆疊，并且可以使用相同的Cisco StackWise-160技術相互堆疊或者使用現有的3650交換機。3650 mini和3650使用相同的軟件，因此可以使用與現有3650交換機相同的策略，配置等進行部署和管理。3650 mini的一些用例如下：48端口交換機具有4個千兆以太網SFP +上行鏈路，以支持任何高帶寬應用。這些交換機支持堆疊，并且可以使用相同的Cisco StackWise-160技術相互堆疊或者使用現有的3650交換機。3650 mini和3650使用相同的軟件，因此可以使用與現有3650交換機相同的策略，配置等進行部署和管理。3650 mini的一些用例如下：

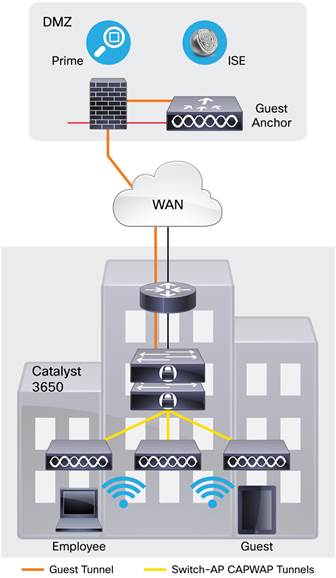

小辦公室和分支機構
很少有員工的小型分支機構和衛星辦公室由于空間限制，沒有較大的配線間。像這樣的一個典型的辦公室，有較小的機柜，需要一個可以服務于少數員工的交換機，提供PoE支持，可以管理有線無線網絡，并采用與更大的分支機構或辦公室相同的一致性策略。由于其深度小于12英寸，噪音低，并且支持10G上行鏈路以及堆疊，高級安全性和有線無線融合，因此3650 mini是這類空間的完美開關。
教育
3650迷你交換機可將中心/樓層配電室的實驗室，教室和其他培訓室的接入范圍擴大，從而降低布線成本，并通過增強的安全性，有線無線融合和企業網絡功能提供卓越的服務質量。由于其深度淺，噪音低，這些開關非常適用于教室或狹窄的地方。
零售
典型的零售店需要為多個銷售點的客戶提供服務，每個銷售點都配有POS機，接入點，電話，打印機，網絡視頻顯示器和一些PoE供電。這些零售商連接到連接到外部網絡的接入路由器，通常需要適合淺層機柜的交換機。由于這些交換機具有12英寸的深度以及先進的安全性和網絡功能，因此可幫助零售商有效利用空間并節省房地產成本。
優點
融合有線和無線接入
Cisco Catalyst 3650系列是獨立的可堆疊接入交換平臺，可在單個基于Cisco IOS XE軟件的平臺上實現有線和無線服務。借此，思科開創了一系列豐富的功能，如基于狀態切換（SSO）的高可用性，以無縫方式跨越有線和無線的堆疊，細粒度的QoS，安全性和靈活的NetFlow（FNF）。此外，有線和無線功能捆綁在一個Cisco IOS軟件映像中，可以減少用戶在網絡中啟用之前必須符合/認證的軟件映像數量。用于命令行界面（CLI）管理的單一控制臺端口減少了為有線和無線服務管理的觸點數量，從而降低了網絡復雜性，簡化了網絡操作，
融合有線和無線融合不僅可以提高整個網絡的無線帶寬，還可以提高無線部署的規模。每個48端口Cisco Catalyst 3650提供40 Gbps的無線吞吐量（24端口型號為20 Gbps）。這個無線容量隨著堆棧中成員的數量而增加。這確保了網絡可以根據當前的無線帶寬要求進行擴展，如IEEE 802.11n接入點和IEEE 802.11ac等未來無線標準所規定的那樣。此外，Cisco Catalyst 3650還可以分發無線控制器功能，以實現更好的可擴展性。每個Cisco Catalyst 3650交換機/堆棧都可以作為無線控制器在兩種模式下運行：
● 移動代理（MA）：這是Cisco Catalyst 3650交換機的默認模式。在此模式下，交換機能夠終止來自接入點的CAPWAP隧道，并為無線客戶端提供無線連接。維護無線客戶端數據庫以及為無線客戶端和接入點配置和實施安全和QoS策略可以在此模式下執行。在移動代理模式下，不需要額外的IP Base上的許可證。
● 移動控制器（MC）：在此模式下，所述的Cisco Catalyst 3650交換機可以在除了流動性的協調，無線電資源管理（RRM）和Cisco的CleanAir執行所有的移動性代理的任務?協調的移動性子域之內。移動控制器模式可以在交換機CLI上啟用。Cisco Catalyst 3650交換機充當移動控制器時需要IP Base許可證級別。思科5508無線局域網控制器（WLC 5508），思科無線服務模塊2（WiSM2）（運行AireOS 7.3版本）和無線局域網控制器5760的中心位置也可以執行此角色，以實現更大的部署。
通過位于配線間的移動代理，每臺交換機可提供40 Gbps的無線連接（n個40 Gbps的n交換機堆疊），移動控制器管理一些中央無線功能，融合的基于接入的無線部署提供了一流的，無線級可擴展性，并顯著提高無線吞吐量。

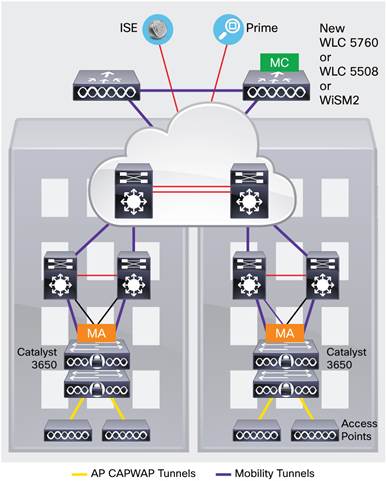

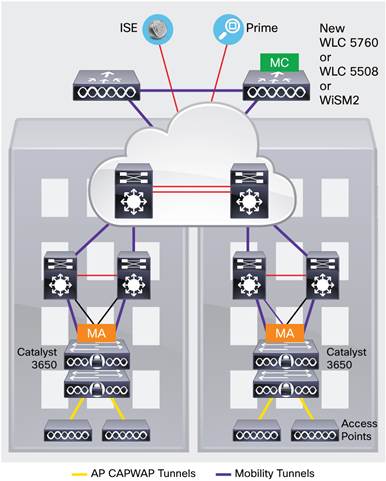

圖3. 移動控制器（MC）和移動代理（MA）
分布式智能服務
靈活的NetFlow（FNF）
由于交換機上的接入點控制和配置無線接入點（CAPWAP）隧道終端，因此可以全面了解有線和無線流量。這有助于識別用戶和用戶流量，以便在攻擊進一步滲透到網絡中之前識別潛在的攻擊者并在接入層采取糾正措施。這是通過使用FNF來實現的，F(xiàn)NF監視進入和離開交換機堆棧的每一個流，以供有線和無線用戶使用。它還有助于識別頂級有線/無線通話者，并執行適當?shù)膸捁呗浴?/span>
服務質量
3650交換機具有先進的有線和無線QoS功能。它使用思科模塊化QoS命令行界面（MQC）。該交換機使用前所未有的分級帶寬管理功能管理無線帶寬，從每個接入點級別開始，進一步深入到每個無線電，每個服務集標識（SSID）和每個用戶級別。這有助于管理各個無線電和各個無線電臺（企業，訪客等）之間的可用帶寬并優先考慮各個無線電臺之間的可用帶寬。交換機還能夠在給定SSID內的連接用戶之間自動分配相等的帶寬。這可以確保給定SSID內的所有用戶在連接到網絡時獲得公平的可用帶寬份額。
除了這些功能之外，交換機還能夠執行基于服務級別（CoS）或區分服務代碼點（DSCP）的排隊，管制，整形和標記有線和無線流量。這使用戶能夠創建可以通過有線和無線流量使用的通用策略。當用戶使用ISE成功向網絡認證時，3650還支持來自思科身份服務引擎（ISE）的可下載策略名稱。
安全
Cisco Catalyst 3650為有線和無線用戶提供了豐富的安全功能。諸如IEEE 802.1x，動態主機配置協議（DHCP）監聽，IP源防護和控制面保護，無線入侵防護系統（WIPS）等功能可以防止未經授權的用戶和攻擊者的攻擊。隨著各種有線和無線用戶連接到網絡，交換機支持會話感知網絡，其中連接到網絡的每個設備被識別為一個會話，并且唯一的訪問控制列表（ACL）和/或QoS策略可以是使用ISE為每個會話定義和應用，從而更好地控制連接到網絡的設備。
彈性
思科StackWise-160技術
Cisco Catalyst 3650支持基于思科StackWise-160技術的可選堆疊模塊。思科StackWise-160技術基于非常成功的業界領先的StackWise技術，該技術是一種高級堆疊架構。StackWise-160具有160 Gbps的堆棧帶寬。StackWise-160使用Cisco IOS軟件SSO在堆棧內提供彈性。堆疊表現為由成員交換機選舉的“主動”交換機管理的單個交換單元。主用交換機自動選擇堆疊內的備用交換機。主用交換機創建并更新所有的交換/路由/無線信息，并不斷與備用交換機同步該信息。如果主用交換機發生故障，備用交換機承擔主用交換機的角色，并繼續保持堆疊運行。在主備切換期間，接入點將保持連接狀態。工作堆?？梢越邮苄鲁蓡T或刪除舊成員，而不會中斷服務。StackWise-160創建了一個高度靈活的單一統一系統，最多可以配置九臺交換機，使用一個IP地址，單個Telnet會話，單一CLI，自動版本檢查，自動升級，自動配置等功能提供簡化的管理。StackWise-160還支持Cisco Catalyst 3650系列交換機的本地交換。（見圖4）StackWise-160創建了一個高度靈活的單一統一系統，最多可以配置九臺交換機，使用一個IP地址，單個Telnet會話，單一CLI，自動版本檢查，自動升級，自動配置等功能提供簡化的管理。StackWise-160還支持Cisco Catalyst 3650系列交換機的本地交換。（見圖4）StackWise-160創建了一個高度靈活的單一統一系統，最多可以配置九臺交換機，使用一個IP地址，單個Telnet會話，單一CLI，自動版本檢查，自動升級，自動配置等功能提供簡化的管理。StackWise-160還支持Cisco Catalyst 3650系列交換機的本地交換。（見圖4）

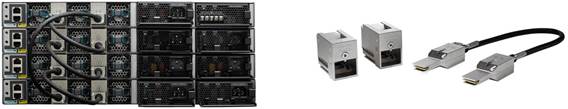

圖4. 具有堆棧適配器和電纜的StackWise-160套件
開放網絡環境基礎
Cisco Catalyst 3650的核心是UADP ASIC，具有可編程性，可用于未來功能和智能以及投資保護。新的ASIC為整個有線和無線融合API，思科開放網絡環境，軟件定義網絡（SDN）準備就緒和OnePK SDK通過軟件更新提供了產品生命周期的基礎。
Cisco Catalyst 3650系列交換機的軟件特性和服務
Cisco Catalyst 3650系列交換機支持的軟件服務可以分為五大類：
● 操作簡單
● 高級安全功能
● 防災能力
● 應用程序可見性和控制
● 音頻視頻橋接（AVB）
操作簡單
Cisco Catalyst 3650通過以下方式幫助降低運營成本：
● Cisco Catalyst智能操作
● 易于使用的部署和控制功能
● 高效的交換機操作
● 網絡管理工具
思科Catalyst智能操作
思科Catalyst Smart Operations是一套全面的功能，可簡化局域網部署，配置和故障排除。除了自適應，始終在線的技術（如StackWise-160），Cisco Catalyst Smart Operations還能夠實現零接觸式安裝和交換機更換，快速升級以及故障排除，并降低運營成本。思科Catalyst智能操作是一套功能，包括智能安裝，自動智能運行，智能配置和智能故障排除，以提高卓越運營：
● 思科智能安裝是透明的即插即用技術，用于配置Cisco IOS軟件映像和交換機配置，無需用戶干預。智能安裝使用動態IP地址分配和其他交換機的協助，以方便安裝，提供透明的網絡即插即用。
● Cisco Auto Smartports在設備連接到交換機端口時提供自動配置，允許設備自動檢測并在網絡上即插即用。
● 思科智能故障排除是交換機內廣泛的調試診斷命令和系統運行狀況檢查，包括通用在線診斷（GOLD）和車載故障記錄（OBFL）。
● 嵌入式事件管理器（EEM）是一個強大而靈活的功能，提供實時網絡事件檢測和板載自動化。使用EEM，客戶可以調整其網絡設備的行為以符合其業務需求。此功能需要IP Base功能集。
易于使用的部署和控制功能
● 用戶體驗：
?IP 服務級別協議（SLA）使客戶能夠確保在IP網絡中使用數據，語音和視頻的新業務關鍵型IP應用程序以及IP服務。此功能需要IP服務功能集。
? 通過引導服務器自動配置多臺交換機可簡化交換機部署。
? 自動QoS（AutoQoS）通過發出接口和全局交換機命令來檢測Cisco IP電話，分類流量并幫助啟用出口隊列配置，從而簡化IP語音（VoIP）網絡中的QoS配置。
? 所有端口上的自動協商會自動選擇半雙工或全雙工傳輸模式以優化帶寬。
? 如果安裝了錯誤的電纜類型（交叉或直通），自動媒體相關接口交叉（MDIX）會自動調整發送和接收對。
● 簡化配置和連接：
? 動態中繼協議（DTP）有利于動態中繼配置在所有交換機端口。
? 端口聚合協議（PAgP）可自動創建思科快速以太通道組或千兆位以太通道組，以鏈接到另一臺交換機，路由器或服務器。
? 鏈路聚合控制協議（LACP）允許使用符合IEEE 802.3ad的設備創建以太網通道。此功能類似于Cisco EtherChannel技術和PAgP。
? 單向鏈路檢測協議（UDLD）和積極的UDLD允許在光纖接口上檢測和禁用不正確的光纖接線或端口故障導致的單向鏈路。
? 思科VLAN中繼協議（VTP）版本3支持所有交換機上的動態VLAN和動態中繼配置。
● 高效的開關操作：
? 切換數據庫管理器（SDM）模板，VLAN模板（特定于LAN Base許可證級別）和高級模板，管理員可根據特定于部署的要求自動優化三元內容尋址存儲器（TCAM）的分配。
? 本地代理地址解析協議（ARP）與專用VLAN邊緣結合使用，可最大限度地減少廣播并最大限度地提高可用帶寬。
? 使用Cisco StackWise-160技術堆疊主配置管理有助于確保在主交換機收到新軟件版本時，所有交換機都會自動升級。自動軟件版本檢查和更新有助于確保所有堆棧成員具有相同的軟件版本。
? 簡單文件傳輸協議（TFTP）通過從集中位置下載來降低管理軟件升級的成本。
? 網絡時間協議（NTP）為所有Intranet交換機提供準確一致的時間戳。
● 多播：
? 用于有線和無線的優化組播：Cisco Catalyst 3650僅通過接收一個組播流，并為連接到該交換機的所有連接的有線和無線設備進行復制，從而提供更高的組播效率。
?Internet 組管理協議（IGMP）v1，v2，v3針對IPv4的監聽：多點傳送偵聽器發現（MLD）v1和v2監聽提供快速客戶端加入和離開多點傳送流，并將帶寬密集型視頻流量限制為只有請求方。
● 監測：
? 遠程交換機端口分析器（RSPAN）允許管理員遠程監控來自同一網絡中任何其他交換機的第2層交換機網絡中的端口。
? 為了增強流量管理，監控和分析，嵌入式遠程監控（RMON）軟件代理支持四個RMON組（歷史，統計，警報和事件）。
? 第2層跟蹤路由通過識別數據包從源到目的地的物理路徑來簡化故障排除。
? 無線RF管理使用系統級思科CleanAir技術集成，提供有關影響整個控制器網絡性能的射頻干擾的實時和歷史信息。
高效的開關操作
Cisco Catalyst 3650系列交換機由思科設計和制造，可提供最佳的節能，EEE，低功耗操作，可實現業界一流的電源管理和功耗功能。Cisco Catalyst 3650端口能夠降低功耗模式，以便不使用的端口可以進入較低的功率使用狀態。其他高效的開關操作功能是：
● 思科發現協議版本2允許Cisco Catalyst 3650系列交換機在連接到Cisco電源設備（如IP電話或接入點）時比IEEE分類提供的協議更加細化的電源設置。
● 每端口功耗命令允許客戶指定單個端口上的最大功率設置。每個端口的PoE功率傳感可以測量實際的功耗，從而可以更智能地控制用電設備。
● PoE MIB提供電力使用的主動可視性，并允許客戶設置不同的功率級別閾值。
對環境負責
組織可以選擇關閉接入點無線電，以減少非高峰時段的功耗。集成的無線LAN控制器避免了在網絡中部署其他設備。
網絡管理工具
Cisco Catalyst 3650系列交換機提供了用于詳細配置的高級CLI和用于統一有線和無線管理的Cisco Prime ?基礎設施。Cisco Prime基礎設施提供第0天和正在進行的調配，持續的監控和維護，配置模板以及設備和用戶360度視圖，并作為FNF采集器，用于使用Cisco Prime Assurance Manager模塊的用戶流量視圖。
先進的安全功能
Cisco Catalyst 3650系列交換機支持高級安全功能，包括但不限于：
● 防范攻擊者：
? 端口安全性基于MAC地址保護對接入端口或中繼端口的訪問。它會限制學習到的MAC地址的數量來拒絕MAC地址泛濫。
?DHCP 監聽可防止惡意用戶欺騙DHCP服務器并發送偽造地址。其他主要安全功能使用此功能來防止其他一些攻擊，如ARP中毒。
? 動態ARP檢測（DAI）有助于確保用戶的完整性，防止惡意用戶利用ARP的不安全性質。
?IP 源防護功能通過在客戶端的IP和MAC地址，端口和VLAN之間創建綁定表，防止惡意用戶欺騙或接管其他用戶的IP地址。
? 單播反向路徑轉發（RPF）功能通過丟棄缺少可驗證的IP源地址的IP數據包，有助于緩解由于將畸形的或偽造的（欺騙性）IP源地址引入網絡而造成的問題。
?SPAN 端口上的雙向數據支持允許思科入侵檢測系統（IDS）在檢測到入侵者時采取行動。
● 用戶認證：
? 靈活的身份驗證，支持多種身份驗證機制，包括使用單個一致配置的802.1X，MAC身份驗證旁路和Web身份驗證。
? 授權和可下載呼叫的RADIUS更改以提供全面的策略管理功能。
? 專用VLAN通過隔離第2層的流量來限制通用網段中的主機之間的流量，從而將廣播網段轉換為非廣播的多路訪問（如網段）。私有VLAN邊緣提供交換機端口之間的安全性和隔離性，這有助于確保用戶無法監聽其他用戶的流量。
? 多域身份驗證允許IP電話和PC在相同的交換機端口上進行身份驗證，同時將其置于適當?shù)恼Z音和數據VLAN上。
?MAC 地址通知允許管理員收到添加到網絡或從網絡中刪除的用戶的通知。
? 移動性和安全性，確保安全可靠的無線連接性和始終如一的最終用戶體驗。通過主動阻止已知威脅提高網絡可用性。
? IGMP過濾通過過濾掉非訂戶提供組播身份認證，并限制并發組播流的每個端口上可用的數量。
● ACL：
? 所有VLAN上的思科安全VLAN ACL可防止未經授權的數據流在VLAN內橋接。
? 思科標準和擴展IP安全路由器ACL定義了控制平面和數據平面流量的路由接口上的安全策略。可以應用IPv6 ACL來過濾IPv6流量。
? 用于第2層接口的基于端口的ACL允許在單個交換機端口上應用安全策略。
● 設備訪問：
? 安全Shell（SSH）協議，Kerberos和簡單網絡管理協議版本3（SNMPv3）通過在Telnet和SNMP會話期間加密管理員流量來提供網絡安全。由于美國的出口限制，SSH協議，Kerberos和SNMPv3的加密版本需要特殊的加密軟件映像。
? TACACS +和RADIUS認證利于開關的集中控制，并改變構型未經授權的用戶。
? 控制臺訪問權限上的多級安全性可防止未經授權的用戶更改交換機配置。
● 網橋協議數據單元（BPDU）Guard在收到BPDU時關閉生成樹PortFast的接口，以避免意外的拓撲環路。
● 生成樹根保護（STRG）可防止不在網絡管理員控制范圍內的邊緣設備成為生成樹協議根節點。
● 無線端到端安全性提供符合CAPWAP的DTLS加密，以確保在遠程WAN / LAN鏈路上的接入點和控制器之間進行加密。
彈性
無邊界網絡支持企業移動和商業級視頻服務。業界首個統一網絡（有線和無線）定位服務可以跟蹤移動資產以及有線和無線設備的資產用戶。Cisco Catalyst 3650系列交換機的以下功能集可實現真正的無邊界體驗：
● 高可用性
● 高性能的IP路由
● 卓越的QoS
高可用性
除了StackWise-160，Cisco Catalyst 3650系列還支持高可用性功能，包括但不限于以下功能：
● 跨堆棧EtherChannel提供了跨堆棧的不同成員配置Cisco EtherChannel技術以實現高彈性的功能。
● Flexlink提供鏈路冗余，收斂時間小于100ms。
● IEEE 802.1s / w快速生成樹協議（RSTP）和多生成樹協議（MSTP）提供獨立于生成樹定時器的快速生成樹收斂，還具有二層負載均衡和分布式處理的優點。堆疊的單元表現為單個生成樹節點。
● 每VLAN快速生成樹（PVRST +）允許在每個VLAN生成樹的基礎上快速生成樹，而不需要執行生成樹實例。
● 交換機端口自動恢復（Err-disable）會自動嘗試重新激活由于網絡錯誤而被禁用的鏈路。
高性能IP路由
思科快速轉發硬件路由架構在Cisco Catalyst 3650系列交換機中提供極高性能的IP路由：
● 具有IP基本功能的小型網絡路由應用支持IP單播路由協議（靜態路由信息協議版本1 [RIPv1]和RIPv2，RIPng，增強型內部網關路由協議[EIGRP]存根）。局域網基本功能集有限的靜態路由。等成本路由有利于整個堆棧的第3層負載平衡和冗余。
●支持 高級IP單播路由協議（開放式最短路徑優先[OSPF]，EIGRP，邊界網關協議版本4 [BGPv4]和中間系統到中間系統版本4 [IS-ISv4]）負載平衡和構建可擴展局域網。硬件支持IPv6路由（OSPFv3，EIGRPv6）以獲得最佳性能。路由訪問的OSPF包含在IP Base映像中。完整的OSPF，EIGRP，BGPv4和IS-ISv4需要IP服務功能集。
● 基于策略路由（PBR），無論配置哪種路由協議，都可以通過簡單的流量重定向實現更好的控制。虛擬路由和轉發（VRF）-Lite使服務提供商能夠支持兩個或多個具有重疊IP地址的VPN。IP Base功能集是必需的。
● 支持PIM-SM，PIM密集模式，PIM稀疏密集模式和源特定組播（SSM），支持IP組播路由協議無關組播（PIM）。IP服務功能集是必需的。
● 在具有相應show命令的接口上支持IPv6尋址，以進行監視和故障排除。
卓越的QoS
Cisco Catalyst 3650系列提供了千兆以太網速度和智能服務，即使網絡速度是正常速度的十倍，也能保持流量暢通無阻。業界領先的跨棧標記，分類和調度機制以線速為數據，語音和視頻流量提供卓越的性能。
以下是Cisco Catalyst 3650系列交換機支持的一些QoS功能：
● 精細無線帶寬管理和公平共享使用思科成熟的Cisco IOS軟件和UADP ASIC技術，以線速（每個接入點，每個無線，每個SSID，每個基于客戶端的策略）提供分級帶寬管理。在一個SSID內的用戶之間進行公平的共享，確保沒有一個用戶因為其他重度用戶而餓死。在用戶級別以及SSID級別自動啟用公平共享。
●提供 802.1p CoS和DSCP字段分類，使用源和目標IP地址，MAC地址或第4層傳輸控制協議/用戶數據報協議（TCP / UDP）端口號，對數據包進行標記和重新分類。
● 成形輪詢（SRR）調度通過智能地服務入口隊列和出口隊列來幫助確保數據包流的差異化優先級。加權尾部丟棄（WTD）在中斷發生之前在入口和出口隊列處提供擁塞避免。嚴格的優先級排隊有助于確保在所有其他流量之前提供最高優先級的數據包。
● 思科承諾信息速率（CIR）功能可提供低至8 Kbps的帶寬。
● 使用QoS ACL（IP ACL或MAC ACL），類映射和策略映射，根據源和目標IP地址，源和目標MAC地址，第4層TCP / UDP信息或這些字段的任意組合提供速率限制。
● 每個端口有8個出口隊列用于有線流量，4個出口隊列用于無線幫助可以實現不同流量類型對有線流量的差異化管理。每個交換機最多可以有2000名警察總監。
應用可見性和控制使用靈活的NetFlow（FNF）
Cisco IOS軟件FNF是流量可見性技術中的下一代產品，可以優化網絡基礎設施，降低運營成本，并通過提高靈活性和可擴展性來改進容量規劃和安全事件檢測。Cisco Catalyst 3650通過有線和無線提供FNF優化的應用可視性。該交換機能夠在48端口型號上輸入48,000個流量，在有線和無線端口上輸出24,000個端口上的24,000個流量輸入。憑借UADP ASIC，Cisco Catalyst 3650提供了下一代流技術，具有前所未有的靈活性和全面的可視性，可跨越有線和無線流量從第2層（MAC和VLAN）到第4層（TCP / UDP）標志等。Cisco Catalyst 3650交換機具有medianet功能，可以提供有線和無線視頻流量的可視性和故障排除功能。未來的軟件更新中將啟用特定的medianet功能。
FNF收集的流量數據可以輸出到外部收集器進行分析和報告，或者由EEM跟蹤。Cisco Catalyst 3650通過EEM支持強大的On-Box和可定制事件關聯和策略操作，允許交換機在達到預定義條件時觸發定制事件警報或策略操作。無需外部設備，客戶就可以使用現有的基礎設施進行流量監控，即使在大型IP網絡上也可以進行流量分析。
Cisco Catalyst 3650支持世界上最重要的網絡協議分析儀Wireshark，是主動調試，故障排除和網絡性能監控的理想選擇。使用Wireshark，用戶可以捕獲控制和數據有線和無線數據包，在屏幕或Wireshark GUI上輕松顯示和分析數據包。使用Flexible NetFlow和Embedded Event Manager，Wireshark數據包捕獲可以在SYN洪水攻擊或特定用戶帶寬使用異常等事件中啟動。
無線高性能視頻集成了思科VideoStream技術，可優化WLAN上視頻應用的傳輸。
有線和無線IP電話支持 統一通信 ，通過消息，狀態和會議改進協作，并支持所有思科統一通信無線IP電話，以實現經濟高效的實時語音服務。
音頻視頻橋接
利用Cisco IOS ? XE軟件版本16.3，選擇*的Cisco Catalyst 3650系列機型支持IEEE 802.1 AVB標準。此標準提供了通過第2層以太網高度可靠地傳送低延遲，時間同步的AV流服務的方法。該標準還使得新服務和不同廠商的AV設備更易于互操作。無論AV端點連接是模擬還是不靈活的數字一對一，網絡傳輸都可實現多個AV端點的多對多透明即插即用連接。
優點：
● 通過降低時間同步傳送高質量AV的抖動和延遲來提高體驗質量
● 提供跨網絡部署的應用程序的可擴展性，包括擴展和復雜的AV基礎設施
● 降低總擁有成本（TCO），減少布線（降低資本支出），無需許可證費用（降低運營成本）
*
部署選項
校園
在園區式部署中，在移動代理模式下操作Cisco Catalyst 3650，并將移動控制器功能集中在WLC 5760，WLC 5508或WiSM2中，有助于實現更好的可擴展性和性能。Cisco Catalyst 3650為接入點提供CAPWAP終端，為無線客戶端提供統一的策略實施，更好的無線帶寬，以及基于Cisco IOS軟件的統一配置和有線和無線功能的監控。移動性控制器提供中央移動性，RRM和CleanAir協調。
與WLC 5508，WiSM2和WLC 5760上的傳統集中無線部署模式的向后兼容性有助于確?？蛻裟軌蚍蛛A段遷移到基于Cisco Catalyst 3650的融合接入方法，為現有接入點提供持續控制器。此遷移還為現有的無線控制器基礎設施提供投資保護。新型Cisco Catalyst 3650的分階段采用有助于確保無縫遷移到融合接入模式。圖5顯示了園區部署中的Cisco Catalyst 3650。
圖5. 在分支環境中部署Cisco Catalyst 3650
科
3650針對分支部署進行移動控制器模式下的優化。在這種模式下，交換機不僅可以終止來自接入點的CAPWAP隧道并提供客戶端連接，還可以管理分支機構內的移動性。除了接入層交換機之外，這消除了每個分支中的本地控制器的需要。此外，對有線和無線流量的全面了解意味著WAN路由器可以優先選擇正確的有線和無線流量進出分支機構。圖6顯示了分支部署中的Cisco Catalyst 3650。
圖6. 在分支位置部署Cisco Catalyst 3650
Cisco Catalyst 3650系列規格
切換性能
表7顯示了Cisco Catalyst 3650系列交換機的性能規格。
表7. Cisco Catalyst 3650性能規格
| 所有開關型號的性能數字 |
| 交換能力 | 在48端口型號（非多吉比特型號）上為176 Gbps |
| 在24端口型號（非多吉比特型號）上為92 Gbps |
| 具有2x10G上行鏈路的24端口多千兆位型號上的254 Gbps |
| 帶有4x10G上行鏈路的24端口多千兆位型號上的272 Gbps |
| 帶有4x10G上行鏈路的48端口多吉比特型號上的392 Gbps |
| 具有8x10G上行鏈路的48端口多千兆位型號上為472 Gbps |
| 具有2x40G上行鏈路的48端口多吉比特型號上的472 Gbps |
| 堆疊帶寬 | 160 Gbps |
| MAC地址總數 | 32000 |
| IPv4路由總數（ARP加學習路由） | 24000 |
| FNF條目 | 在48端口型號上有48,000流量 |
| 在24端口型號上有24,000個流量 |
| DRAM | 4GB |
| 閃 | 2 GB（非多吉比特型號）和4GB（多吉比特型號） |
| VLAN ID | 4094 |
| 總交換虛擬接口（SVI） | 1000 |
| 超大幀 | 9198字節 |
| 每3650個堆棧的總路由端口數 | 208 |
| 無線 |
| 每個交換機/堆棧的接入點數量 | 25 |
| 每個交換機/堆棧的無線客戶端數量 | 1000 |
| 每臺交換機的WLAN總數 | 64 |
| 每個交換機的無線帶寬 | 在48端口型號上高達40 Gbps |
| 24端口型號最高可達20 Gbps |
| 支持Aironet接入點系列 | 37,003,600,350,026,000,000,000,000,000,000 |
| 交換機型號的轉發速率 |
| 模型 | 轉發率 |
| 4個1千兆位以太網上行鏈路型號 |
| 3650-24TS | 41.66 Mpps |
| 3650-24PS |
| 3650-48TS | 77.37 Mpps |
| 3650-48PS |
| 3650-48FS |
| 2個10千兆位以太網上行鏈路型號 |
| 3650-24TD | 68.45 Mpps |
| 3650-24PD |
| 3650-24PDM |
| 3650-48TD | 104.16 Mpps |
| 3650-48PD |
| 3650-48FD |
| 3650-8X24PD | 172.61 Mpps |
| 3650-12X48FD | 261.90 Mpps |
| 4個萬兆以太網上行鏈路型號 |
| 3650-48TQ | 130.95 Mpps |
| 3650-48PQ |
| 3650-48FQ |
| 3650-48FQM |
| 3650-8X24UQ | 202.38 Mpps |
| 3650-12X48UQ | 291.66 Mpps |
| 8個10千兆以太網上行鏈路型號 |
| 3650-12X48UR | 351.19 Mpps |
| 2 x 40 QSFP +上行鏈路模型 |
| 3650-12X48UZ | 351.19 Mpps |
Cisco Catalyst 3650系列交換機的尺寸，重量，聲學，平均故障間隔時間和環境范圍規格
表8顯示了尺寸，重量，聲學，平均故障間隔時間（MTBF）和環境范圍。重量包括發貨時的機箱組件：三個風扇，兩個StackWise適配器和一個電源空白。重量還包括裝置隨附的默認電源。
表8. 尺寸，重量，聲學，MTBF和環境范圍
| 尺寸（高x寬x深） | 英寸 | 公分 |
| WS-C3650-24T | 1.73 x 17.5 x 17.625 | 4.4×44.5×44.8 |
| WS-C3650-24P |
| WS-C3650-48T |
| WS-C3650-48P |
| WS-C3650-8X24PD |
| WS-C3650-48F | 1.73×17.5×19.125 | 4.4×44.5×48.6 |
| WS-C3650-8X24UQ |
| WS-C3650-12X48UQ |
| WS-C3650-12X48UR |
| WS-C3650-12X48UZ |
| WS-C3650-12X48FD |
| WS-C3650-24PDM | 1.73 x 17.5 x 11.625 | 4.4 x 44.5 x 29.6 |
| WS-C3650-48FQM |
| 重量 | 英鎊 | 公斤 |
| WS-C3650-24T | 15.15 | 6.87 |
| WS-C3650-24P | 16 | 7.26 |
| WS-C3650-24PDM | 12.26 | 5.56 |
| WS-C3650-8X24PD | 16.6 | 7.53 |
| WS-C3650-8X24UQ | 16.71 | 7.58 |
| WS-C3650-48T | 15.9 | 7.21 |
| WS-C3650-48P | 16.75 | 7.6 |
| WS-C3650-48F | 17.2 | 7.8 |
| WS-C3650-12X48FD | 17.75 | 8.05 |
| WS-C3650-12X48UQ | 17.75 | 8.05 |
| WS-C3650-12X48UR | 17.8 | 8.08 |
| WS-C3650-12X48UZ | 17.8 | 8.08 |
| WS-C3650-48FQM | 12.65 | 5.74 |
| STACK-T2-BLANK | 0.1 | 0.05 |
| C3650-STACK-KIT | 0.25 | 0.11 |
| 平均無故障時間 |
| WS-C3650-24T | 661800 |
| WS-C3650-24P | 528280 |
| WS-C3650-8X24PD | 335930 |
| WS-C3650-8X24UQ | 233780 |
| WS-C3650-24PDM（帶電源） | 304860 |
| WS-C3650-48T | 527580 |
| WS-C3650-48P | 383,760 |
| WS-C3650-48F | 383,760 |
| WS-C3650-12X48FD | 227490 |
| WS-C3650-12X48UQ | 203130 |
| WS-C3650-12X48UR | 201680 |
| WS-C3650-12X48UZ | 203190 |
| WS-C3650-48FQM（帶電源） | 272260 |
| PWR-C2-250WAC | 751642 |
| PWR-C2-640WAC | 693692 |
| PWR-C2-1025WAC | 570259 |
| PWR-C2-640WDC | 706759 |
| PWR-C1-715WAC | 664055 |
| PWR-C1-1100WAC | 392174 |
| FAN-T1 | 16661470 |
| 環境范圍 |
| 交流電源 | 正常工作溫度*和海拔高度： |
| 操作環境和海拔高度 | -5oC至+45oC，高達5000英尺（1500米） |
| -5oC至+40oC，高達10,000英尺（3000米） |
| -5oC至+35oC，高達13000英尺（4000米） |
| -5oC至+30oC，高達16,400英尺（5000米） |
| *冷啟動的最低環境溫度為32°F（0°C）。 |
| 短期* 特殊條件： |
| -5oC至+50oC，高達5000英尺（1500米） |
| -5oC至+45oC，高達10,000英尺（3000米） |
| -5oC至+40oC，高達13000英尺（4000米） |
| -5oC至+35oC，高達16,400英尺（5000米） |
| -5oC到+45oC，在海平面上有一個風機故障 |
| * 一年內不得超過下列情況：連續96小時或總共360小時，或15次。 |
| 交流電源 | 正常工作溫度*和海拔高度： |
| WS-C3650-24PDM和WS-C3650-48FQM的操作環境和海拔高度 | -5oC至+45oC，高達5000英尺（1500米） |
| -5oC至+45oC，高達10,000英尺（3000米） |
| *冷啟動的最低環境溫度為32°F（0°C）。 |
| 短期* 特殊條件： |
| -5oC至+50oC，高達5000英尺（1500米） |
| -5oC至+50oC，高達10,000英尺（3000米） |
| * 一年內不得超過下列情況：連續96小時或總共360小時，或15次。 |
| 直流電源 | 正常工作溫度和海拔高度： |
| 操作環境和海拔高度（NEBS） | -5oC至+45oC，高達6000英尺（1800米） |
| -5oC至+40oC，高達10,000英尺（3000米） |
| -5oC至+35oC，高達13000英尺（4000米） |
| -5oC至+30oC，高達16,400英尺（5000米） |
| 短期* 特殊條件： |
| -5oC至+55oC，高達6000英尺（1800米） |
| -5oC至+50oC，高達10,000英尺（3000米） |
| -5oC至+45oC，高達13000英尺（4000米） |
| -5oC到+40oC，高達16,400英尺（5000米） |
| -5oC到+45oC，在海平面上有一個風機故障 |
| * 一年內不得超過下列情況：連續96小時或總共360小時，或15次。 |
| 相對濕度 | 5％至96％，非冷凝 |
| 聲學噪音 | 交流或直流電源（帶有16個PoE +端口）： |
| 根據ISO 7779測量并根據ISO 9296聲明 | 的LpA： |
| 旁觀者位置操作的環境溫度為25°C | 典型值45dB，最大值48dB |
| 對于WS-C3650-24PDM和WS-C3650-48FQM，典型值為42dB，最大為45dB |
| 輕骨料： |
| 最高5.5B，最高5.8B |
| 對于WS-C3650-24PDM和WS-C3650-48FQM，最大值為5.3B，最大值為5.6B |
| 典型：典型配置的噪聲輻射 |
| 最大值：統計最大值以考慮生產中的變化 |
| 存儲環境 | 溫度：-40至158oF（-40至70oC） |
| 海拔：16,400英尺（5,000米） |
| 振動 | 操作：從3到500Hz的0.41Grms，在10Hz和200Hz時光譜折斷點為0.0005 G2 / Hz，每端5dB /倍頻程滾降。 |
| 非工作狀態：1.12Grms從3到500Hz，在10Hz和100Hz頻譜斷點分別為0.0065 G2 / Hz和100Hz 5dB /倍頻程下降。 |
| 休克 | 操作：30G，2ms半正弦 |
| 非操作：55G，10ms梯形 |
Cisco Catalyst 3650系列的連接器
表9顯示了連接器。
表9. 連接器
| 連接器和電纜 | ● 1000BASE-T端口：RJ-45連接器，4對Cat-5E UTP電纜 |
| ● 基于1000BASE-T SFP的端口：RJ-45連接器，4對Cat-5E UTP電纜 |
| ● 100BASE-FX，1000BASE-SX，-LX / LH，-ZX，-BX10，DWDM和CWDM SFP收發器：LC光纖連接器（單模或多模光纖） |
| ● 10GBASE-SR，LR，LRM，CX1（v02或更高版本）SFP +收發器：LC光纖連接器（單模或多模光纖） |
| ● Cisco StackWise-160堆疊端口：基于銅線的Cisco StackWise布線 |
| ● 以太網管理端口：RJ-45連接器，4對Cat-5 UTP電纜 |
| ● 管理控制臺端口：用于PC連接的RJ-45到DB9電纜 |
| 電源連接器 | ● 客戶可以使用內部電源為交換機供電。連接器位于交換機的后面 |
| ● 內部電源連接器：內部電源是自動量程單元。內部電源支持100到240VAC之間的輸入電壓。使用附帶的交流電源線將交流電源連接器連接到交流電源插座 |
Cisco Catalyst 3650系列交換機的管理和標準支持
表10顯示了Cisco Catalyst 3650系列的管理和標準支持。
表10. Cisco Catalyst 3650系列的管理和標準支持
| 描述 | 規范 |
| 管理 | BRIDGE-MIB | CISCO-SNMP-TARGET-EXT-MIB |
| CISCO-AUTH-FRAMEWORK-MIB | CISCO-STACKMAKER-MIB |
| CISCO-BGP4-MIB，BGP4-MIB | CISCO-MEMORY-POOL-MIB |
| CISCO-BRIDGE-EXT-MIB | CISCO-STP-EXTENSIONS-MIB |
| CISCO-BULK-FILE-MIB | CISCO-SYSLOG-MIB |
| CISCO-CABLE-DIAG-MIB | CISCO-TCP-MIB |
| CISCO-CALLHOME-MIB | CISCO-UDLDP-MIB |
| CISCO-CEF-MIB | CISCO-VLAN-ifTable的關系-MIB |
| CISCO-電路接口-MIB | CISCO-VLAN成員資格-MIB |
| CISCO-ENTITY-VENDORTYPE-OID-MIB | CISCO-VTP-MIB |
| CISCO-CONTEXT-MAPPING-MIB | 以太網類-MIB |
| CISCO-設備的位置-MIB | HC-RMON-MIB |
| CISCO-DHCP-Snooping的MIB | IEEE8021-PAE-MIB |
| CISCO-EIGRP-MIB | IEEE8023-LAG-MIB |
| CISCO-嵌入式EVENT-MGR-MIB | IF-MIB |
| CISCO-ENTITY-FRU-CONTROL-MIB | IGMP-MIB |
| CISCO-實體-SENSOR-MIB | IGMP-STD-MIB |
| ENTITY-MIB | IP-FORWARD-MIB |
| CISCO-ERR-DISABLE-MIB | IP-MIB |
| CISCO-CONFIG-COPY-MIB | IPMROUTE-STD-MIB |
| CISCO-FLOW-MONITOR-MIB | LLDP-EXT-MED-MIB |
| CISCO-FTP-CLIENT-MIB | LLDP-MIB |
| CISCO-HSRP-EXT-MIB | 通知-LOG-MIB |
| CISCO-HSRP-MIB | OLD-CISCO-MEMORY-MIB |
| CISCO-IETF-ISIS-MIB | CISCO-CDP-MIB |
| CISCO-IF-拓MIB | POWER-ETHERNET-MIB |
| CISCO-IGMP-FILTER-MIB | RMON2-MIB |
| CISCO-CONFIG-MAN-MIB | RMON-MIB |
| CISCO-IP-CBR度量-MIB | SNMP社區-MIB |
| CISCO-IPMROUTE-MIB | SNMP-FRAMEWORK-MIB |
| CISCO-IP-STAT-MIB | SNMP-MPD-MIB |
| CISCO-IP-URPF-MIB | SNMP通知業務的MIB |
| CISCO-L2L3-INTERFACE-CONFIG-MIB | SNMP-PROXY-MIB |
| CISCO-LAG-MIB | SNMP-TARGET-MIB |
| CISCO-LICENSE-MGMT-MIB | SNMP-USM-MIB |
| CISCO-MAC-AUTH-BYPASS-MIB | 的SNMPv2-MIB |
| CISCO-的MAC-NOTIFICATION-MIB | SNMP-VIEW-BASED-ACM-MIB |
| CISCO-MDI度量-MIB | TCP-MIB |
| CISCO-FLASH-MIB | UDP-MIB |
| CISCO-OSPF-MIB | CISCO-IMAGE-MIB |
| CISCO-OSPF-TRAP-MIB | CISCO-的StackWise-MIB |
| CISCO-PAE-MIB | AIRESPMACE-WIRELESS-MIB |
| CISCO-PAGP-MIB | CISCO-LWAPP-IDS-MIB |
| CISCO-PIM-MIB | CISCO-LWAPP-AP-MIB |
| CISCO-PING-MIB | CISCO-LWAPP-CCX-RM-MIB |
| CISCO-PORT-QOS-MIB | CISCO-LWAPP-CLIENT漫游-MIB |
| CISCO-PORT-SECURITY-MIB | CISCO-LWAPP-DOT11-CCX-CLIENT-DIAG-MIB |
| CISCO-PORT-STORM-CONTROL-MIB | CISCO-LWAPP-DOT11-CCX-CLIENT-MIB |
| CISCO-POWER-ETHERNET-EXT-MIB | CISCO-LWAPP-DOT11-CLIENT-CCX的報告-MIB |
| CISCO-私有VLAN-MIB | CISCO-LWAPP-DOT11-CLIENT-MIB |
| CISCO-PROCESS-MIB | CISCO-LWAPP-DOT11-MIB |
| CISCO-PRODUCTS-MIB | CISCO-LWAPP下載-MIB |
| CISCO-RF-MIB | CISCO-LWAPP-LINKTEST-MIB |
| CISCO-RTP度量-MIB | CISCO-LWAPP-MFP-MIB |
| CISCO-RTTMON-MIB | CISCO-LWAPP-MOBILITY-EXT-MIB |
| CISCO-SMART-INSTALL-MIB | CISCO-LWAPP-QOS-MIB |
| CISCO-LWAPP-REAP-MIB |
| CISCO-LWAPP流氓-MIB |
| CISCO-LWAPP-RRM-MIB |
| CISCO-LWAPP-SI-MIB |
| CISCO-LWAPP-TSM-MIB |
| CISCO-LWAPP-WLAN-MIB |
| CISCO-LWAPP-WLAN-SECURITY-MIB |
| 標準 | IEEE 802.1as | RMON I和II標準 |
| IEEE 802.1s | SNMPv1，SNMPv2c和SNMPv3 |
| IEEE 802.1w |
|
| IEEE 802.11 |
|
| IEEE 802.1x |
|
| IEEE 802.1x-Rev |
|
| IEEE 802.3ad |
|
| IEEE 802.3af |
|
| IEEE 802.3at |
|
| IEEE 802.3bz |
|
| 10BASE-T，100BASE-TX和1000BASE-T端口上的IEEE 802.3x全雙工 |
|
| IEEE 802.1D生成樹協議 |
|
| IEEE 802.1p CoS優先級 |
|
| IEEE 802.1Qat流預留協議 |
|
| IEEE 802.1Qav |
|
| IEEE 802.1Q VLAN |
|
| IEEE 802.3 10BASE-T規范 |
|
| IEEE 802.3u 100BASE-TX規范 |
|
| IEEE 802.3ab 1000BASE-T規范 |
|
| IEEE 802.3z 1000BASE-X規范 |
|
電源規格
表11列出了基于所使用電源種類的Cisco Catalyst 3650系列的電源規格。
表11. Cisco Catalyst 3650系列的電源規格
| 描述 | 規范 |
|
| PWR-C2-1025 WAC | PWR-C2-640 WAC | PWR-C2-250 WAC | PWR-C2-640 WDC | WS-C3650-24PDM / WS-C3650-48FQM交換機 |
| 電源額定最大值 | 1025W | 640W | 250W | 640W | 975W |
| 總輸出BTU（注：1000BTU每小時= 293W） | 3497BTU /小時，1025W | 2183BTU /小時，640W | 853BTU /小時，250W | 2188BTU /小時，640W | 3326.8BTU /小時，975W |
| 輸入電壓范圍和頻率 | 115-240VAC， | 100-240VAC， | 100-240VAC， | -36VDC到-72VDC | 100-240VAC，50-60Hz |
| （注：“輸入電壓范圍”的±10％） | 50-60Hz | 50-60Hz | 50-60Hz |
| 輸入電流 | 12-6A | 8-4A | 4-2A | 21 - 10.5 A | 12-5A |
| 輸出額定值 | 12V @ 20.83A | 12V @ 20.83A | 12V @ 20.83A | 12V @ 20.83A | 12V @ 16.66A -54V @ 14.3A |
| -54V @ 14.6A | -54V @ 7.36A | -54V @ 7.36A |
| 輸出持有時間 | 最低10 ms @ 102.5VAC | 最小值為16.7 ms @ 100VAC | 最小值為16.7 ms @ 100VAC | > 2ms @ -48VDC | 100VAC時最少20 ms |
| 電源輸入插座 | IEC 320-C16 | IEC 320-C16 | IEC 320-C13（IEC60320-C13） | 接線板 | IEC 320-C16 |
| （IEC60320-C16） | （IEC60320-C16） | （IEC60320-C16） |
| 電源線額定值 | 13A | 13A | 10A | 20A @ 100VDC | 15A |
| 物理規格 | （H×W×D）：1.58×3.75×13.25英寸（4.0×9.5×33.7厘米） | （H×W×D）：1.58×3.75×11.75英寸（4.0×9.5×29.8厘米） | （H×W×D）：1.58×3.75×11.75英寸（4.0×9.5×29.8厘米） | （H×W×D）：1.58×3.75×11.75英寸（4.0×9.5×29.8厘米） | N / A |
| 重量：3.55磅 | 重量：3.1磅 | 重量：2.55磅 | 重量：2.75磅 |
| （1.61公斤） | （1.41公斤） | （1.16公斤） | （1.25公斤） |
| 工作溫度 | 交流和直流電源模塊供電開關的各種工作溫度范圍見表1。 |
| 儲存溫度 | -40至158°F（-40至70°C） |
| 相對濕度運行和非運行非冷凝 | 5至96％非冷凝 | 5到95％非冷凝 |
| 高度 | 16,400英尺（5,000米） | 10,000英尺（3,000米） |
| MTBF | 使用Telcordia SR-332，方法1，第3期計算的MTBF必須大于300,000。證實的MTBF是500,000小時（具有90％置信水平）。 |
| EMI和EMC合規性 | “AC OK”：輸入電源正常 |
| “PS OK”：電源的輸出功率正常 |
| 安全合規 | 交流和直流電源模塊供電開關的各種工作溫度范圍見表1。 |
| LED指示燈 | -40至158°F（-40至70°C） | N / A |
| 描述 | 規范 |
| PWR-C1-1100WAC | PWR-C1-715WAC |
| 電源額定最大值 | 1100W | 715W |
| 總輸出BTU（注：1000 BTU / hr = 293W） | 3793BTU /小時，1100W | 2465BTU /小時，715W |
| 輸入電壓范圍和頻率 | 115-240VAC， | 100-240VAC， |
| 50-60Hz | 50-60Hz |
| 輸入電流 | 12-6A | 10-5A |
| 輸出額定值 | -56V在19.64A | 在12.8A的-56V |
| 輸出保持時間 | 102.5VAC時最少10 ms | 100VAC時最小16.7 ms |
| 電源輸入插座 | IEC 320-C16 | IEC 320-C16 |
| （IEC60320-C16） | （IEC60320-C16） |
| 電源線額定值 | 13A | 13A |
| 物理規格 | （H×W×D）：1.58×3.25×13.7英寸 | （高×寬×深）：1.58×3.25×12.20英寸 |
| 重量：3磅 | 重量：2.8磅 |
| （1.4公斤） | （1.3公斤） |
| 工作溫度 | 23至113°F（-5至45°C） |
| 儲存溫度 | -40至158°F（-40至70°C） |
| 相對濕度運行和非運行非冷凝 | 5到90％非冷凝 |
| 高度 | 10,000英尺（3000米），高達45°C |
| MTBF | 使用Telcordia SR-332，方法1，情況3，計算的MTBF必須大于300,000。證實的MTBF是500,000小時（具有90％置信水平）。 |
| EMI和EMC合規性 | FCC第15部分（CFR 47）A類 |
| ICES-003 A類 |
| EN 55022 A級 |
| CISPR 22 A類 |
| AS / NZS 3548 A級 |
| BSMI Class A（僅限AC輸入型號） |
| VCCI A類 |
| EN 55024，EN300386，EN 50082-1，EN 61000-3-2，EN 61000-3-3 |
| EN61000-4-2，EN61000-4-3，EN61000-4-4，EN61000-4-5，EN61000-4-6，EN 61000-6-1 |
| 安全合規 | UL 60950-1，CAN / CSA-C22.2，No. 60950-1，EN 60950-1，IEC 60950-1，CCC，CE標志 |
| LED指示燈 | “AC OK”：輸入電源正常 |
| “PS OK”：電源的輸出功率正常 |
獨立Cisco Catalyst 3650系列交換機的功耗
表12顯示了基于電信行業解決方案聯盟（ATIS）使用IMIX分布式流量測試的獨立Cisco Catalyst 3650系列交換機的功耗，輸入電壓為115VAC @ 60Hz，啟用節能以太網（EEE），無PoE負載。給出的值是各個測試場景下的最大可能功耗數量。
表12. 獨立Cisco Catalyst 3650系列的功耗（瓦特）
| 模型 | 固定上行鏈路 | 功耗（瓦）（不超過） |
| 0％的流量 | 10％的流量 | 100％的流量 | 加權平均 |
| WS-C3650-24TS | 采用小型可插拔（SFP）技術的4 x千兆以太網 | 43.9 | 56.4 | 57.1 | 55.21 |
| WS-C3650-48TS | 61.1 | 85.1 | 86.4 | 82.85 |
| WS-C3650-24PS | 53.8 | 65.3 | 65.9 | 64.18 |
| WS-C3650-48PS | 81.4 | 98.7 | 99.5 | 97.09 |
| WS-C3650-48FS | 90.8 | 108.7 | 109.4 | 106.98 |
| WS-C3650-24TD | 帶有SFP +的2個10千兆位以太網，帶SFP +的2個10千兆位以太網或帶有SFP的4個千兆以太網 | 54 | 60.8 | 63 | 60.35 |
| WS-C3650-48TD | 73.3 | 90.9 | 93.9 | 89.4 |
| WS-C3650-24PD | 61.1 | 68.3 | 70.1 | 67.75 |
| WS-C3650-24PDM | 63.8 | 72.3 | 76.2 | 71.9 |
| WS-C3650-48PD | 80.3 | 99.1 | 101.5 | 97.45 |
| WS-C3650-48FD | 88.8 | 106.5 | 109.4 | 105.03 |
| WS-C3650-8X24PD | 103 | 107.8 | 111.5 | 107.7 |
| WS-C3650-12X48FD | 158.7 | 168.6 | 172.7 | 168 |
| WS-C3650-48TQ | 帶有SFP +的4 x 10千兆以太網或帶SFP的4 x千兆以太網 | 73 | 91.9 | 96.7 | 90.47 |
| WS-C3650-48PQ | 86.4 | 103.4 | 107.4 | 102.1 |
| WS-C3650-48FQ | 96.6 | 116.2 | 120.5 | 114.69 |
| WS-C3650-48FQM | 74.1 | 89.2 | 95.8 | 88.4 |
| WS-C3650-8X24UQ | 110 | 115.3 | 123.3 | 115.6 |
| WS-C3650-12X48UQ | 170.4 | 179.9 | 186.6 | 179.7 |
| WS-C3650-12X48UR | 帶有SFP +的8 x 10千兆以太網或帶SFP的8 x千兆以太網 | 174.5 | 184.9 | 195.7 | 184.9 |
| WS-C3650-12X48UZ | 2個40千兆位以太網，帶有四個小型可插拔+（QSFP +） | 162.4 | 173.7 | 184 | 173.6 |
安全與合規
表13列出了Cisco Catalyst 3650系列的安全和合規信息。
表13. Cisco Catalyst 3650系列的安全和合規性信息
| 描述 | 規范 |
| 安全認證 | UL 60950-1第二版 |
| CAN / CSA-C22.2 No. 60950-1第二版 |
| EN 60950-1第二版 |
| IEC 60950-1第二版 |
| GOST |
| NOM（由合作伙伴和分銷商獲得） |
| 電磁輻射認證 | 47CFR第15部分（CFR 47）A類（FCC第15部分A類） |
| AS / NZS CISPR22 A類 |
| CISPR22 A類 |
| EN55022 A級 |
| ICES003 A類 |
| VCCI A類 |
| EN61000-3-2 |
| EN61000-3-3 |
| KN22 A級 |
| KCC |
| CNS13438 A類 |
| EN55024 |
| CISPR24 |
| KN24 |
| 環境的 | 減少有害物質（ROHS）5 |
| 噪音規格 | 辦公室產品規格：25°C下的48dBA（參照ISO 7779） |
| 電信 | 通用語言設備標識符（CLEI）代碼 |
思科增強有限終身硬件保修
Cisco Catalyst 3650系列交換機附帶一個E-LLW，其中包括可用的NBD交付替代硬件和90天的8x5 Cisco TAC支持。
您的正式保證聲明（包括適用于思科軟件的保修聲明）將出現在思科產品隨附的思科信息包中。我們建議您在使用前仔細閱讀您的特定產品隨附的保修聲明。
思科保留退還購買價款作為其專有保修補救措施的權利。
表14提供了有關E-LLW的信息
表14. E-LLW詳細信息
| 思科E-LLW |
| 設備覆蓋 | 適用于Cisco Catalyst 3650系列交換機。 |
| 保修期限 | 只要原來的客戶擁有該產品。 |
| EoL政策 | 在產品停產的情況下，思科的保修支持僅限于宣布停產5年。 |
| 硬件替換 | 思科或其服務中心將采取商業上合理的努力，在可能的情況下運送NBD交付替代品。否則，更換將在收到RMA請求后10個工作日內發貨。實際交貨時間可能會因客戶所在地而有所不同 |
| 生效日期 | 硬件保修從裝運日起至客戶（以及由思科經銷商轉售的情況下，思科最初裝運后不超過90天）。 |
| TAC支持 | 思科將在每天工作8小時，每周5天的基礎配置，診斷以及從原始購買的Cisco Catalyst 3650產品發貨之日起90天內對設備級問題進行故障排除。此支持不包括考慮的特定設備之外的解決方案或網絡級支持。 |
| Cisco.com訪問 | 保修允許訪客只能訪問Cisco.com。 |
Cisco Catalyst 3650系列交換機的許可證
所有Cisco Catalyst 3650系列交換機提供的三個功能集包括：
● LAN基礎：企業訪問層2交換功能
● IP Base：企業接入層3交換功能
● IP服務：高級企業三層交換（IPv4和IPv6）功能
The LAN Base feature set offers enhanced intelligent services that include comprehensive Layer 2 features, with up to 255 VLANs. The IP Base feature set provides entry-level enterprise services in addition to all LAN Base features, with 4094 VLANs. IP Base also includes the support for wireless controller functionality (mobility agent and mobility controller role; additional access point license required for mobility controller role), routed access, smart operations, FNF, and so on. The IP Services feature set provides full enterprise services that include advanced Layer 3 features such as EIGRP, OSPF, BGP, PIM, and IPv6 routing such as OSPFv3 and EIGRPv6. All software feature sets support advanced security and MQC-based QoS.
帶有LAN基本功能的Cisco Catalyst 3650系列交換機只能與其他Cisco Catalyst 3650系列LAN基本交換機進行堆疊。IP Base和IP Services也是如此。不支持帶IP Base或IP Services功能集的LAN Base交換機的混合堆棧。
客戶可以使用基于RTU的軟件升級流程，通過Cisco IOS軟件CLI透明地升級Cisco Catalyst 3650系列交換機中的軟件功能集。軟件激活啟用Cisco IOS軟件功能集。根據許可證類型，Cisco IOS軟件將激活相應的功能集。可以更改或升級許可證類型以激活不同的功能集。
Cisco Catalyst 3650的接入點許可證
運行在移動控制器模式下的Cisco Catalyst 3650需要接入點許可證。在移動代理模式下運行的3650不需要接入點許可證。該功能包含在IP Base功能集中。其他可充當移動控制器的設備是WLC 5760，WLC 5508和WiSM2無線控制器。接入點許可證只能在兩臺3650交換機或3650和5760控制器之間傳輸，反之亦然。
Cisco Catalyst 3650系列交換機的軟件策略
具有Cisco Catalyst LAN Base和IP Base軟件功能集的客戶將獲得維護更新和錯誤修復，只要原始最終用戶持續擁有該維護更新和錯誤修復，以維持軟件與發布規范，發行說明和行業標準合規性的一致性或使用本產品，或從本產品的銷售日期起最多一年，以先發生者為準。擁有IP服務軟件映像許可證的客戶需要服務支持合同，例如Cisco Smart Net Total Care ? 服務才能下載更新。本政策取代任何以前的保修或軟件聲明，如有更改，恕不另行通知。
思科和下一代Cisco Catalyst固定交換機的合作伙伴服務
利用思科及其合作伙伴提供的個性化服務，實現無邊界網絡架構中的創新，安全和智能優勢。通過從了解您的業務目標開始的發現流程，我們幫助您將下一代Cisco Catalyst固定交換機集成到您的架構中，并將網絡服務整合到該平臺上。分享知識和領先實踐，在您部署，吸收，管理和擴展新技術時，我們支持您的每一步成功。從靈活的支持服務組合中進行選擇，旨在滿足您的業務需求，幫助您在控制運營成本的同時保持高質量的網絡性能。（見表15）
表15. Cisco Catalyst 3650交換機可用的技術服務
| 技術服務 |
| 思科智能網絡全面關懷服務 |
| ● 全天候全球訪問Cisco TAC |
| ● 無限制地訪問廣泛的Cisco.com知識庫和工具 |
| ● 下一工作日，8x5x4,24x7x4和24x7x2高級硬件更換和現場部件更換和安裝 |
| ● 許可功能集中的正在進行的操作系統軟件更新 |
| ● 智能呼叫主設備上的主動診斷和實時警報 |
| 思科智能基礎服務 |
| ● NBD提前更換硬件 |
| ● 訪問SMB TAC的工作時間（訪問級別因地區而異） |
| ● 訪問Cisco.com SMB知識庫 |
| ● 通過智能基礎門戶在線技術資源 |
| ● 操作系統軟件錯誤修復和補丁 |
| 思科SP基本服務 |
| ● 全天候全球訪問Cisco TAC |
| ● 注冊訪問Cisco.com |
| ● NBD，8x5x4,24x7x4和24x7x2高級硬件替換; 返回工廠選項2 |
| ● 正在進行的操作系統軟件更新1 |
| 思科專注的技術支持服務 |
| ●提供 三種高級高級服務： |
| ? 思科高觸感操作管理服務 |
| ?Cisco High-Touch技術支持服務 |
| ? 思科高級工程服務 |
| ● 需要所有網絡設備上的有效思科智能網絡總體維護或SP基礎合同 |
筆記：
1思科操作系統更新包括以下內容：許可功能集中的維護版本，次要更新和主要更新。
2高級硬件更換可用于各種服務級別的組合。例如，8x5xNBD表示在標準的8小時營業日，每周5天（在相關地區內普遍接受的工作日）內啟動發貨，并發送NBD。如果NBD不可用，則提供當天發貨。限制適用; 有關詳細信息，請查看相應的服務說明。
訂購信息
表16列出了Cisco Catalyst 3650系列的訂購信息。
表16. Cisco Catalyst 3650系列訂購信息
| 產品編號 | 產品描述 |
| Cisco Catalyst 3650 4x1G上行鏈路系列 |
| WS-C3650-24TS-L | 獨立，可選堆疊24個10/100/1000以太網和4個1G上行鏈路端口，帶有250WAC電源，1個RU，LAN基本功能集 |
| WS-C3650-48TS-L | 獨立，帶可選堆疊48 10/100/1000以太網和4x1G上行鏈路端口，具有250WAC電源，1 RU，LAN基本功能集 |
| WS-C3650-24PS-L | 獨立，可選堆疊24個10/100/1000以太網PoE +和4個1G上行鏈路端口，具有640WAC電源，1 RU，LAN基本功能集 |
| WS-C3650-48PS-L | 獨立，可選堆疊48個10/100/1000以太網PoE +和4個1G上行鏈路端口，具有640WAC電源，1 RU，LAN基本功能集 |
| WS-C3650-48FS-L | 獨立，可選堆疊48個10/100/1000以太網PoE +和4個1G上行鏈路端口，帶1025WAC電源，1 RU，LAN基本功能集 |
| WS-C3650-24TS-S | 獨立，帶可選堆疊24個10/100/1000以太網和4個1G上行鏈路端口，具有250WAC電源，1 RU，IP基本功能集 |
| WS-C3650-48TS-S | 獨立，帶可選堆疊48個10/100/1000以太網和4個1G上行鏈路端口，具有250WAC電源，1個RU，IP基本功能集 |
| WS-C3650-24PS-S | 獨立，可選堆疊24個10/100/1000以太網PoE +和4個1G上行鏈路端口，具有640WAC電源，1 RU IP基本功能集 |
| WS-C3650-48PS-S | 獨立，可選堆疊48個10/100/1000以太網PoE +和4個1G上行鏈路端口，具有640WAC電源，1 RU IP基本功能集 |
| WS-C3650-48FS-S | 獨立，可選堆疊48個10/100/1000以太網PoE +和4個1G上行鏈路端口，具有1025WAC電源，1個RU，IP基本功能集 |
| WS-C3650-24TS-E | 獨立，可選堆疊24個10/100/1000以太網和4個1G上行鏈路端口，具有250WAC電源，1個RU，IP服務功能集 |
| WS-C3650-48TS-E | 獨立，可選堆疊48個10/100/1000以太網和4個1G上行鏈路端口，具有250WAC電源，1 RU IP服務功能集 |
| WS-C3650-24PS-E | 獨立，可選堆疊24個10/100/1000以太網PoE +和4x1G上行鏈路端口，具有640WAC電源，1 RU IP服務功能集 |
| WS-C3650-48PS-E | 獨立，可選堆疊48個10/100/1000以太網PoE +和4個1G上行鏈路端口，具有640WAC電源，1 RU IP服務功能集 |
| WS-C3650-48FS-E | 獨立，可選堆疊48 10/100/1000以太網PoE +和4x1G上行鏈路端口，具有1025WAC電源，1 RU IP服務功能集 |
| Cisco Catalyst 3650 2x10G和2x1G上行鏈路系列 |
| WS-C3650-24TD-L | 獨立，可選堆疊24個10/100/1000以太網和2個10G上行鏈路端口，具有250WAC電源，1個RU，LAN基本功能集 |
| WS-C3650-48TD-L | 獨立，可選堆疊48個10/100/1000以太網和2個10G上行鏈路端口，具有250WAC電源，1個RU，LAN基本功能集 |
| WS-C3650-24PD-L | 獨立，可選堆疊24個10/100/1000以太網PoE +和2x10G上行鏈路端口，具有640WAC電源，1 RU，LAN基本功能集 |
| WS-C3650-24PDM-L | 獨立，可選堆疊24個10/100/1000以太網PoE +和2x10G上行鏈路端口，固定的640WAC電源，1 RU，LAN基本功能集 |
| WS-C3650-48PD-L | 獨立，可選堆疊48個10/100/1000以太網PoE +和2x10G上行鏈路端口，具有640WAC電源，1 RU，LAN基本功能集 |
| WS-C3650-48FD-L | 獨立，可選堆疊48 10/100/1000以太網PoE +和2x10G上行鏈路端口，帶1025WAC電源，1 RU，LAN基本功能集 |
| WS-C3650-24TD-S | 獨立帶有可選堆疊24個10/100/1000以太網和2個上行鏈路端口，具有250WAC電源，1個RU，IP基本功能集 |
| WS-C3650-48TD-S | 獨立，可選堆疊48個10/100/1000以太網和2個10G上行鏈路端口，具有250WAC電源，1個RU，IP基本功能集 |
| WS-C3650-24PD-S | 獨立，可選堆疊24個10/100/1000以太網PoE +和2x10G上行鏈路端口，具有640WAC電源，1 RU IP基本功能集 |
| WS-C3650-24PDM-S | 獨立，可選堆疊24個10/100/1000以太網PoE +和2x10G上行鏈路端口，固定的640WAC電源，1 RU IP基本功能集 |
| WS-C3650-48PD-S | 獨立，可選堆疊48個10/100/1000以太網PoE +和2x10G上行鏈路端口，具有640WAC電源，1 RU IP Base功能集 |
| WS-C3650-48FD-S | 獨立，可選堆疊48 10/100/1000以太網PoE +和2x10G上行鏈路端口，具有1025WAC電源，1 RU，IP基本功能集 |
| WS-C3650-24TD-E | 獨立，可選堆疊24個10/100/1000以太網和2個10G上行鏈路端口，250WAC電源，1 RU IP服務功能集 |
| WS-C3650-48TD-E | 獨立，可選堆疊48個10/100/1000以太網和2個10G上行鏈路端口，帶有250WAC電源，1個RU，IP服務功能集 |
| WS-C3650-24PD-E | 獨立，可選堆疊24個10/100/1000以太網PoE +和2x10G上行鏈路端口，具有640WAC電源，1 RU IP服務功能集 |
| WS-C3650-24PDM-E | 獨立，可選堆疊24個10/100/1000以太網PoE +和2x10G上行鏈路端口，固定的640WAC電源，1 RU IP服務功能集 |
| WS-C3650-48PD-E | 獨立，可選堆疊48個10/100/1000以太網PoE +和2x10G上行鏈路端口，具有640WAC電源，1 RU IP服務功能集 |
| WS-C3650-48FD-E | 獨立，可選堆疊48 10/100/1000以太網PoE +和2x10G上行鏈路端口，具有1025WAC電源，1 RU IP服務功能集 |
| WS-C3650-8X24PD-L | 獨立帶有可選堆疊24（16個10/100/1000和8個100Mbps / 1 / 2.5 / 5/10 Gbps）以太網和2個10G上行鏈路端口，帶715WAC電源，1 RU，LAN基本功能集 |
| WS-C3650-8X24PD-S | 獨立帶有可選堆疊24（16個10/100/1000和8個100Mbps / 1 / 2.5 / 5/10 Gbps）以太網和2個10G上行鏈路端口，帶有715WAC電源，1 RU IP基本功能集 |
| WS-C3650-8X24PD-E | 獨立，可選堆疊24個（16個10/100/1000和8個100Mbps / 1 / 2.5 / 5/10 Gbps）以太網和2個10G上行鏈路端口，帶715WAC電源，1 RU IP服務功能集 |
| WS-C3650-12X48FD-L | 獨立，可選堆疊48個（36個10/100/1000和12個100Mbps / 1 / 2.5 / 5/10 Gbps）以太網和2個10G上行鏈路端口，具有1100WAC電源，1 RU，LAN基本功能集 |
| WS-C3650-12X48FD-S | 獨立，可選堆疊48個（36個10/100/1000和12個100Mbps / 1 / 2.5 / 5/10 Gbps）以太網和2個10G上行鏈路端口，具有1100WAC電源，1 RU IP Base功能 |
| WS-C3650-12X48FD-E | 獨立，可選堆疊48個（36個10/100/1000和12個100Mbps / 1 / 2.5 / 5/10 Gbps）以太網和2個10G上行鏈路端口，具有1100WAC電源，1 RU IP服務功能集 |
| Cisco Catalyst 3650 4x10G上行鏈路系列 |
| WS-C3650-48TQ-L | 獨立，可選堆疊48個10/100/1000以太網和4個10G上行鏈路端口，具有250WAC電源，1個RU，LAN基本功能集 |
| WS-C3650-48PQ-L | 獨立，可選堆疊48個10/100/1000以太網PoE +和4x10G上行鏈路端口，具有640WAC電源，1 RU，LAN基本功能集 |
| WS-C3650-48FQ-L | 獨立，帶可選堆疊48 10/100/1000以太網PoE +和4x10G上行鏈路端口，帶1025WAC電源，1 RU，LAN基本功能集 |
| WS-C3650-48FQM-L | 獨立，可選堆疊48個10/100/1000以太網PoE +和4個10G上行鏈路端口，固定975WAC電源，1 RU，LAN基本功能集 |
| WS-C3650-48TQ-S | 獨立帶有可選堆疊48 10/100/1000以太網和4x10G上行鏈路端口，具有250WAC電源，1 RU IP基本功能集 |
| WS-C3650-48PQ-S | 獨立，可選堆疊48個10/100/1000以太網PoE +和4個10G上行鏈路端口，具有640WAC電源，1 RU IP基本功能集 |
| WS-C3650-48FQ-S | 獨立，可選堆疊48個10/100/1000以太網PoE +和4個10G上行鏈路端口，1025WAC電源，1 RU IP基本功能集 |
| WS-C3650-8X24UQ-L | 獨立，帶有可選堆疊24（16個10/100/1000和8個100Mbps / 1 / 2.5 / 5/10 Gbps）以太網和4個10G上行鏈路端口，具有1100WAC電源，1 RU，LAN基本功能集 |
| WS-C3650-8X24UQ-S | 獨立，可選堆疊24個（16個10/100/1000和8個100Mbps / 1 / 2.5 / 5/10 Gbps）以太網和4個10G上行鏈路端口，具有1100WAC電源，1 RU IP Base功能 |
| WS-C3650-8X24UQ-E | 獨立，可選堆疊24個（16個10/100/1000和8個100Mbps / 1 / 2.5 / 5/10 Gbps）以太網和4個10G上行鏈路端口，1100WAC電源，1 RU IP服務功能集 |
| WS-C3650-12X48UQ-L | 帶有可選堆疊48（36個10/100/1000和12個100Mbps / 1 / 2.5 / 5/10 Gbps）以太網和4個10G上行鏈路端口，帶有1100WAC電源，1個RU，LAN基本功能集 |
| WS-C3650-12X48UQ-S | 獨立，可選堆疊48個（36個10/100/1000和12個100Mbps / 1 / 2.5 / 5/10 Gbps）以太網和4個10G上行鏈路端口，具有1100WAC電源，1 RU IP Base功能 |
| WS-C3650-12X48UQ-E | 獨立，可選堆疊48個（36個10/100/1000和12個100Mbps / 1 / 2.5 / 5/10 Gbps）以太網和4個10G上行鏈路端口，具有1100WAC電源，1 RU IP服務功能集 |
| WS-C3650-48FQM-S | 獨立，可選堆疊48個10/100/1000以太網PoE +和4個10G上行鏈路端口，固定975WAC電源，1 RU，IP基本功能集 |
| WS-C3650-48TQ-E | 獨立，可選堆疊48個10/100/1000以太網和4個10G上行鏈路端口，具有250WAC電源，1個RU，IP服務功能集 |
| WS-C3650-48PQ-E | 獨立，可選堆疊48個10/100/1000以太網PoE +和4x10G上行鏈路端口，具有640WAC電源，1 RU IP服務功能集 |
| WS-C3650-48FQ-E | 獨立，可選堆疊48 10/100/1000以太網PoE +和4x10G上行鏈路端口，具有1025WAC電源，1 RU IP服務功能集 |
| WS-C3650-48FQM-E | 獨立，可選堆疊48 10/100/1000以太網PoE +和4x10G上行鏈路端口，固定975WAC電源，1 RU IP服務功能集 |
| Cisco Catalyst 3650 8x10G上行鏈路系列 |
| WS-C3650-12X48UR-L | 獨立，可選堆疊48個（36個10/100/1000和12個100Mbps / 1 / 2.5 / 5/10 Gbps）以太網和8個10G上行鏈路端口，具有1100WAC電源，1 RU，LAN基本功能集 |
| WS-C3650-12X48UR-S | 獨立可選堆疊48個（36個10/100/1000和12個100Mbps / 1 / 2.5 / 5/10 Gbps）以太網和8個10G上行鏈路端口，具有1100WAC電源，1 RU IP基本功能集 |
| WS-C3650-12X48UR-E | 獨立，可選堆疊48個（36個10/100/1000和12個100Mbps / 1 / 2.5 / 5/10 Gbps）以太網和8個10G上行鏈路端口，1100WAC電源，1 RU IP服務功能集 |
| Cisco Catalyst 3650 2x40G上行鏈路系列 |
| WS-C3650-12X48UZ-L | 獨立帶有可選堆疊48（36個10/100/1000和12個100Mbps / 1 / 2.5 / 5/10 Gbps）以太網和2x40G上行鏈路端口，具有1100WAC電源，1 RU，LAN基本功能集 |
| WS-C3650-12X48UZ-S | 獨立，可選堆疊48個（36個10/100/1000和12個100Mbps / 1 / 2.5 / 5/10 Gbps）以太網和2x40G上行鏈路端口，具有1100WAC電源，1 RU IP Base功能集 |
| WS-C3650-12X48UZ-E | 獨立，可選堆疊48個（36個10/100/1000和12個100Mbps / 1 / 2.5 / 5/10 Gbps）以太網和2x40G上行鏈路端口，具有1100WAC電源，1 RU IP服務功能集 |
| Cisco Catalyst 3650捆綁 |
| WS-C3650-24PWS-S | Cisco Catalyst 3650 24端口PoE 4x1G上行鏈路，帶有5個AP許可證IPB |
| WS-C3650-24PWD-S | Cisco Catalyst 3650 24端口PoE 2x10G上行鏈路帶5個AP許可證IPB |
| WS-C3650-48FWS-S | Cisco Catalyst 3650 48端口FPoE 4x1G上行鏈路帶5個AP許可證IPB |
| WS-C3650-48FWD-S | Cisco Catalyst 3650 48端口FPoE 2x10G上行鏈路帶5個AP許可證IPB |
| WS-C3650-48FWQ-S | Cisco Catalyst 3650 48端口FPoE 4x10G上行鏈路帶5個AP許可證IPB |
| WS-C3650-48PWD-S | Cisco Catalyst 3650 48端口PoE 2x10G上行鏈路帶5個AP許可證IPB |
| WS-C3650-48PWS-S | Cisco Catalyst 3650 48端口PoE 4x1G上行鏈路，帶有5個AP許可證IPB |
| Cisco Catalyst 3650系列備用StackWise-160模塊，電纜和空白 |
| C3650-STACK-KIT = | Cisco Catalyst 3650堆疊模塊備用 |
| STACK-T2-50CM = | 思科StackWise-160 50CM堆疊電纜備用 |
| STACK-T2-1M = | Cisco StackWise-160 1M堆疊電纜備用 |
| STACK-T2-3M = | Cisco StackWise-160 3M堆疊電纜備用 |
| STACK-T2-BLANK = | Cisco Catalyst 3650堆疊空白備件 |
| Cisco Catalyst 3650系列RTU功能許可和軟件選項 |
| C3650-RTU = | Cisco Catalyst 3650交換機的紙張SW許可證 |
| C3650-48-LE | Cisco Catalyst 3650 48端口LAN基地到IP服務紙張RTU許可證 |
| C3650-24-SE | Cisco Catalyst 3650 24端口IP基礎到IP服務紙張RTU許可證 |
| C3650-24-LS | Cisco Catalyst 3650 24端口LAN基礎到IP基本紙張RTU許可證 |
| C3650-48-LS | Cisco Catalyst 3650 48端口LAN基礎到IP基本紙張RTU許可證 |
| C3650-24-LE | Cisco Catalyst 3650 24端口LAN基地到IP服務紙張RTU許可證 |
| C3650-48-SE | Cisco Catalyst 3650 48端口IP基礎到IP服務紙張RTU許可證 |
| L-C3650-RTU = | Cisco Catalyst 3650交換機的電子軟件許可證 |
| L-C3650-48-SE | Cisco Catalyst 3650 48端口交換機IP基礎到IP服務電子RTU許可證 |
| L-C3650-48-LS | Cisco Catalyst 3650 48端口交換局域網基地到IP基地電子RTU執照 |
| L-C3650-48-LE | Cisco Catalyst 3650 48端口交換局域網基地到IP服務電子RTU執照 |
| L-C3650-24-LS | Cisco Catalyst 3650 24端口交換局域網基地到IP基地電子RTU執照 |
| L-C3650-24-SE | Cisco Catalyst 3650 24端口交換機IP基礎到IP服務電子RTU許可證 |
| L-C3650-24-LE | Cisco Catalyst 3650 24端口交換局域網基地到IP服務電子RTU許可證 |
| 接入點許可 |
| L-LIC-CT3650-UPG | Cisco 3650無線控制器的主要升級許可證SKU（電子傳送） |
| L-LIC-CTIOS-1A | 基于Cisco IOS軟件的無線控制器的1接入點加法器許可證（電子交付） |
| LIC-CT3650-UPG | Cisco 3650無線控制器的主要升級許可證SKU（紙質許可證） |
| LIC-CTIOS-1A | 基于Cisco IOS軟件的無線控制器的1個接入點加法器許可證（紙質許可證） |
| Cisco Catalyst 3650系列備用電源和風扇 |
| PWR-C2-250WAC = | 250 WAC電源備用 |
| PWR-C2-640WAC = | 640 WAC電源備用 |
| PWR-C2-1025WAC = | 1025 WAC電源備用 |
| PWR-C2-640WDC = | 640 WDC電源備用 |
| PWR-C1-715WAC = | 715WAC電源備用 |
| PWR-C1-1100WAC = | 1100WAC電源備用 |
| PWR-C1-440WDC = | 440WDC電源備用 |
| PWR-C2-BLANK = | 電源空白備用 |
| FAN-T1 = | 風扇模塊備用 |
| Cisco Catalyst 3650系列備用電源線 |
| CAB-TA-NA = | Cisco Catalyst 3650交流電源線（北美） |
| CAB-TA-AP = | Cisco Catalyst 3650交流電源線（澳大利亞） |
| CAB-TA-AR = | Cisco Catalyst 3650交流電源線（阿根廷） |
| CAB-TA-SW = | Cisco Catalyst 3650交流電源線（瑞士） |
| CAB-TA-UK = | Cisco Catalyst 3650交流電源線（英國） |
| CAB-TA-JP = | Cisco Catalyst 3650交流電源線（日本） |
| CAB-TA-250V-JP = | 日本Cisco Catalyst 3650（日本）250VAC電源線 |
| CAB-TA-EU = | Cisco Catalyst 3650交流電源線（歐洲） |
| CAB-TA-IT = | Cisco Catalyst 3650交流電源線（意大利） |
| CAB-TA-IN = | Cisco Catalyst 3650交流電源線（印度） |
| CAB-TA-CN = | Cisco Catalyst 3650交流電源線（中國） |
| CAB-TA-DN = | Cisco Catalyst 3650交流電源線（丹麥） |
| CAB-TA-IS = | Cisco Catalyst 3650交流電源線（以色列） |
| CAB-C15-CBN = | 機柜跳線電源線，250 VAC 13A，C14-C15連接器 |
| CAB-C15-CBN-JP = | 日本機柜跳線電源線，250 VAC 13A，C14-C15 |
| Cisco Catalyst 3650系列備用附件和機架安裝套件 |
| ACC-KIT-T1 = | Cisco Catalyst 3650系列的附件套件 |
| RACK-KIT-T1 = | 用于Cisco Catalyst 3650系列的機架安裝套件 |
| 4PT-KIT-T1 = | 用于Cisco Catalyst 3650系列四點安裝的擴展導軌和支架 |
光學兼容性信息
Cisco Catalyst 3650系列支持廣泛的光學系統。由于定期更新支持的光學器件列表，請參閱此處提供的表格以獲取最新的SFP兼容性信息
1. 3650多千兆交換機使用與非多千兆位型號不同的電源。請參考表3。
2. 3650 mini SKU（WS-C3650-24PDM和WS-C3650-48FQM）僅支持固定電源和風扇。他們也支持RPS2300冗余。其他SKU不支持RPS 2300
